你的位置：首頁 » 產品中心 » Former(二手)儀器 » 網絡分析儀 » HP8752C 射頻網分析儀--手機18912657535

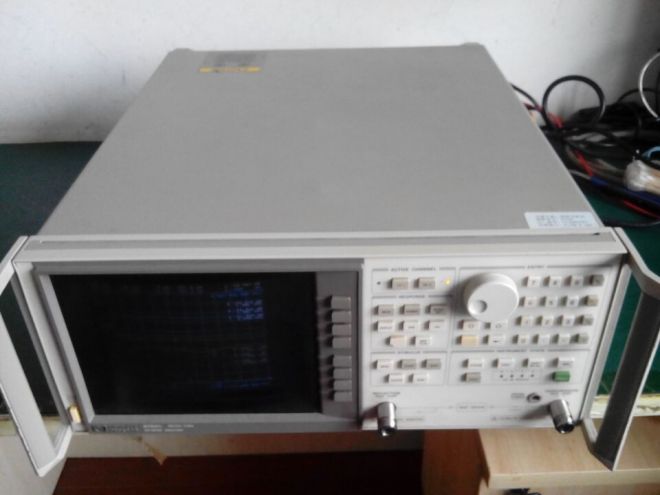

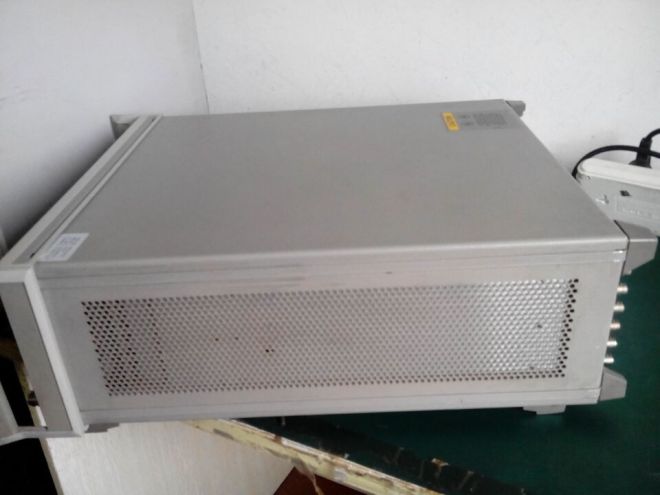

儀器名稱: HP8752C 射頻網分析儀--手機18912657535 儀器型號: HP8752C 射頻網分析儀 儀器品牌: HP 儀器指標: 300kHz至3GHz
HP8752C射頻網絡分析儀是一種結構緊湊的全集成化射頻網絡分析儀，能進行簡單而全面的矢量網絡測量。利用HP8752C射頻網絡分析儀經濟地表征元件和網絡在300kHz至3GHz頻率范圍內的性能。將掃頻合成源、測試裝置和接收機組合在一起，便構成便于調節和使用的網絡分析儀。它們特別適用于維修、進貨檢驗、生產和最終試驗測量。
集成合成源輸出到測量端口的功率電平為+5~-20dBm，掃描有線性，對數、列表、功率和連續波幾種型式。新的內置步進衰減器（選件004）提供+10~-85dBm的改進功率范圍，適于對諸如放大器這類功率靈敏裝置進行測試。靈敏的調諧式接收機具有達110dB的動態范圍。
儀器提供了2個獨立的顯示通道，可以在高分辨率的彩色顯示器上同時測量被測件的反射和傳輸特征。測量數據可以用對數幅度、線性幅度、駐波比、相位、群延遲、極座標、實時或Smith圓圖格式顯示。軟鍵測量功能便于使用，可以迅速測量所需的被測件特性。
設計時考慮了制造的需要：
HP8752C的高效率特征能提高生產效率。測試時序只需按一次鍵便迅速一致地執行復雜的重復性測試。在時序工作方式下，只需在面板上進行一次測量，儀器便能自動儲存所按的鍵，而無需使用外部計算機。
HP8752C 具有優良的未經校正的性能，能簡便、精確地測量被測件，而無需測量校準。新的效率提高是有更快的CPU時鐘速率、DOS磁盤輸出格式和512kB擴展非易失存儲器。其它的有益特征包括：繪圖/打印緩沖器、任意頻率測試以及標記跟蹤功能。每個通道可提供達4個屏幕標記，供硬拷貝輸出或諧調到指定的頻率上。
時域分析：
帶選件010的HP8752C能顯示網絡的時域響應，這是將頻域響應進行傅氏變換計算來獲得的。 HP8752C提供了兩種時域工作方式。低通方式提供傳統的時域反射計（TDR）測量功能，并給出從數學上模擬的階躍響應或脈沖響應。只具有脈沖激勵的帶通方式給出選頻裝置，如表面聲波（SAW）濾波器和天線的時域響應。
集成合成源輸出到測量端口的功率電平為+5~-20dBm，掃描有線性，對數、列表、功率和連續波幾種型式。新的內置步進衰減器（選件004）提供+10~-85dBm的改進功率范圍，適于對諸如放大器這類功率靈敏裝置進行測試。靈敏的調諧式接收機具有達110dB的動態范圍。
儀器提供了2個獨立的顯示通道，可以在高分辨率的彩色顯示器上同時測量被測件的反射和傳輸特征。測量數據可以用對數幅度、線性幅度、駐波比、相位、群延遲、極座標、實時或Smith圓圖格式顯示。軟鍵測量功能便于使用，可以迅速測量所需的被測件特性。
設計時考慮了制造的需要：
HP8752C的高效率特征能提高生產效率。測試時序只需按一次鍵便迅速一致地執行復雜的重復性測試。在時序工作方式下，只需在面板上進行一次測量，儀器便能自動儲存所按的鍵，而無需使用外部計算機。
HP8752C 具有優良的未經校正的性能，能簡便、精確地測量被測件，而無需測量校準。新的效率提高是有更快的CPU時鐘速率、DOS磁盤輸出格式和512kB擴展非易失存儲器。其它的有益特征包括：繪圖/打印緩沖器、任意頻率測試以及標記跟蹤功能。每個通道可提供達4個屏幕標記，供硬拷貝輸出或諧調到指定的頻率上。
時域分析：
帶選件010的HP8752C能顯示網絡的時域響應，這是將頻域響應進行傅氏變換計算來獲得的。 HP8752C提供了兩種時域工作方式。低通方式提供傳統的時域反射計（TDR）測量功能，并給出從數學上模擬的階躍響應或脈沖響應。只具有脈沖激勵的帶通方式給出選頻裝置，如表面聲波（SAW）濾波器和天線的時域響應。
